玩工控必看：PLC编程入门到精通实战技巧

玩工控这些年，接触最多的就是PLC了，从最开始啥都不懂的小白，到现在能独立搞定一套小项目，中间真的踩了数不清的坑。网上讲plc编程入门到精通的理论一大堆，但真正到了现场，你会发现很多问题书本上根本不写。今天我就把自己实战中总结的那些经验，掏心窝子跟大伙聊聊，特别是刚入行或者正打算自学PLC的朋友，这篇玩工控必看的文章，希望能让你少走点弯路。

先搞明白你手里的PLC是个啥脾气

很多新手一上来就抱着编程软件啃指令，结果连PLC的输入输出都没搞明白，这哪能行？玩工控第一步不是写程序，而是先把你手上的硬件摸透。你用的是西门子还是三菱？是继电器输出还是晶体管输出？这两种输出的用法差别大了去了。继电器输出带负载能力强，但频率上不去；晶体管输出响应快，适合发脉冲控制步进或伺服，可就是不能直接接220V。我就见过有兄弟把24V的传感器信号直接怼到220V的输入端子上，结果一下把PLC的输入点烧了，那叫一个心疼。所以记住，搞清楚PLC的型号、供电、输入输出类型，是玩工控最最基本的功课，别急着写代码。

编程软件和通讯连接的那些坑

软件装好了，线也连上了，可就是通讯不上，这问题十个新手九个遇过。玩工控你要是卡在这一步，那后面啥都干不了。我常用的办法是，先检查COM口号对不对，再确认通讯参数是不是跟PLC里的设置一致，像波特率、数据位、停止位这些，差一点都不行。还有USB转串口的驱动，很多国产线质量参差不齐，动不动就掉线，建议直接换一根好点的原装线，能省下你一下午的时间。另外，PLC上电之前一定要确认电源电压对不对，220V跟24V可千万别搞混了，烧了电源模块后悔都来不及。等你把通讯搞定了，在线监控程序的时候，那才叫真正开始玩PLC了。

梯形图逻辑不是背出来的，是练出来的

说到编程，很多人喜欢背指令表，觉得会了MOV、ADD这些就万事大吉。其实不然，玩工控的核心是逻辑思维，尤其是扫描周期的概念。PLC是从上往下、从左往右循环扫描的，你写程序的顺序直接影响了输出的结果。我举个最简单的例子，两个线圈互锁，如果你顺序写反了，可能就会造成瞬间的短路或者误动作。还有，写程序一定要养成用中间继电器的习惯，别把复杂的逻辑全堆在输出线圈前面，那样排查起来能让你头大。我一般喜欢把程序分成手动模式、自动模式、报警处理这几块，每一块都用M点或者DB块隔离，这样不管是调试还是后期维护，都清晰得很。记住，玩工控玩到后面，拼的不是指令记得多，而是程序架构的合理性。

模拟量处理和PID调节才是真正的分水岭

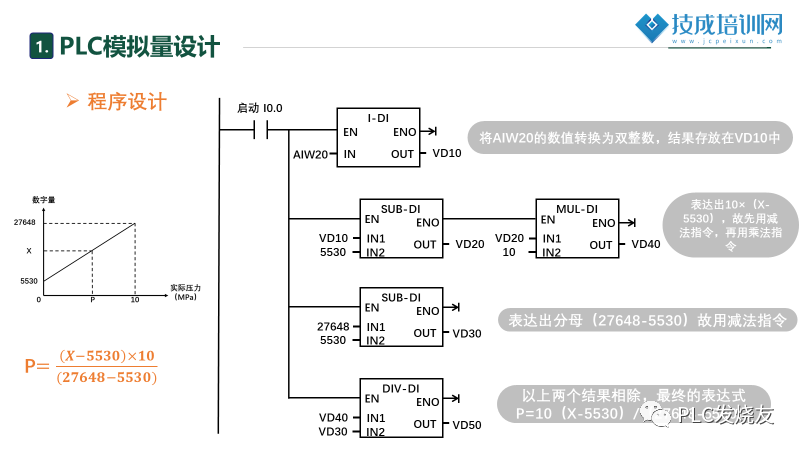

要是你只会处理开关量，那充其量算入门。玩工控想进阶，模拟量和PID是绕不开的坎。温度、压力、流量这些传感器输出的4-20mA或者0-10V信号，怎么在PLC里转换成实际的工程值？这就要用到量程转换了。我见过有人直接拿原始数值去比较，结果偏差大得离谱，因为没做线性换算。正确的做法是，先把模拟量通道读到的0-4000或者0-27648的原始值，通过浮点数运算，映射到对应的物理量程里。至于PID，那就更有意思了，P是比例，I是积分，D是微分，光看说明书没用，你得在现场实际调。我调一个加热炉的温度，一开始P给大了，温度上下乱窜，后来把P降下来，I稍微加一点，才慢慢稳住了。玩工控就是这样，参数得一点点试，急不得。

通讯协议和实战案例让你真正独当一面

现在的工控项目，PLC往往不是孤零零工作的，要么跟触摸屏通讯，要么跟变频器走Modbus，要么跟上位机走以太网。玩工控要是不会搞通讯，那项目根本集成不起来。最开始我接触Modbus RTU的时候，也是被那些CRC校验搞得晕头转向，后来才发现，只要地址对、功能码对、数据格式对，其实没那么神秘。重点是看设备的通讯手册，别自己瞎猜寄存器地址。另外，我建议大家多拆解一些现成的案例，比如恒压供水、机械手控制、传送带分拣这些经典项目，别光看，要自己上手在仿真软件里跑一遍，或者拿一套旧设备练手。等你独立搞定过一个带模拟量、带通讯、带报警的完整项目后，你才算真正入了玩工控的门。

差不多就聊到这儿，这些都是我自己在设备跟前摸爬滚打总结出来的经验，希望能给正在看这篇文章的你一点启发。工控这条路确实辛苦，经常要出差调试，有时候一个问题憋好几天，但每当程序跑通、设备动起来的那一刻，成就感也是满满的。玩工控别怕错，多动手、多查手册、多逛论坛，慢慢积累，你也能成为别人眼中的老法师。
