前阵子因为手头一个设备项目要配一批非标齿轮，我前后跑了三家齿轮工厂，蹲在车间里看了好几天。说实话，没进过车间之前，我对定制齿轮加工的印象还停留在“车床车一刀就完事”的阶段，结果真到现场才发现，这里面的门道比我想的多太多了。今天就把我看到的齿轮工厂定制加工全流程，用大白话给大家捋一遍，想了解齿轮怎么造出来的朋友可以当个参考。
进厂第一件事不是开机器，是坐下来对图纸。师傅拿着我的图纸看了半天，问了我三个问题：模数多少、齿数多少、用在什么工况。他说很多人网上随便找个图纸就发过来，结果材料选错、热处理没标，做出来装上去没几天就崩齿。所以正规的齿轮工厂都会先跟你确认参数，尤其是定制齿轮，齿形、压力角、精度等级都得白纸黑字写清楚。

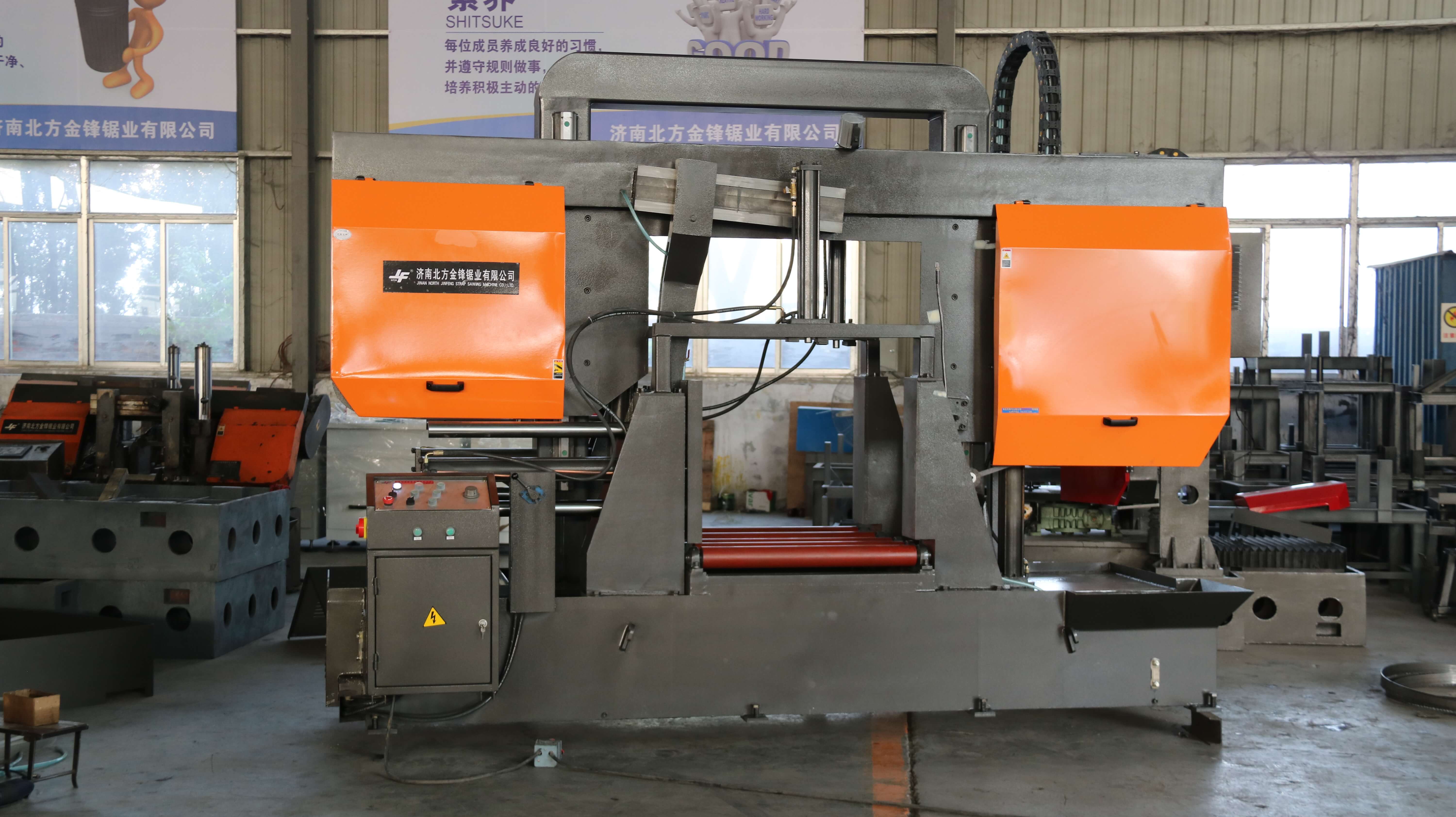

确认完图纸就下料。常见的材料有45号钢、20CrMnTi、40Cr这些，不同用途选不同料。师傅跟我说，便宜的单子有人用铸铁糊弄，但真正受力大的齿轮必须用合金钢。下料就是用锯床把圆钢切成一段一段的毛坯，看着简单，但切多长留多少余量都有讲究，留少了后面车不出来，留多了浪费材料。
毛坯下好之后先上车床，把外圆、端面、内孔车出来，这一步叫车削。车完的毛坯尺寸要控制得很准，因为后面滚齿要靠这个基准。我在现场看师傅车的时候，他一边摇手柄一边跟我念叨，说定制齿轮最怕的就是基准不准，前面差一丝，后面齿形就偏了。

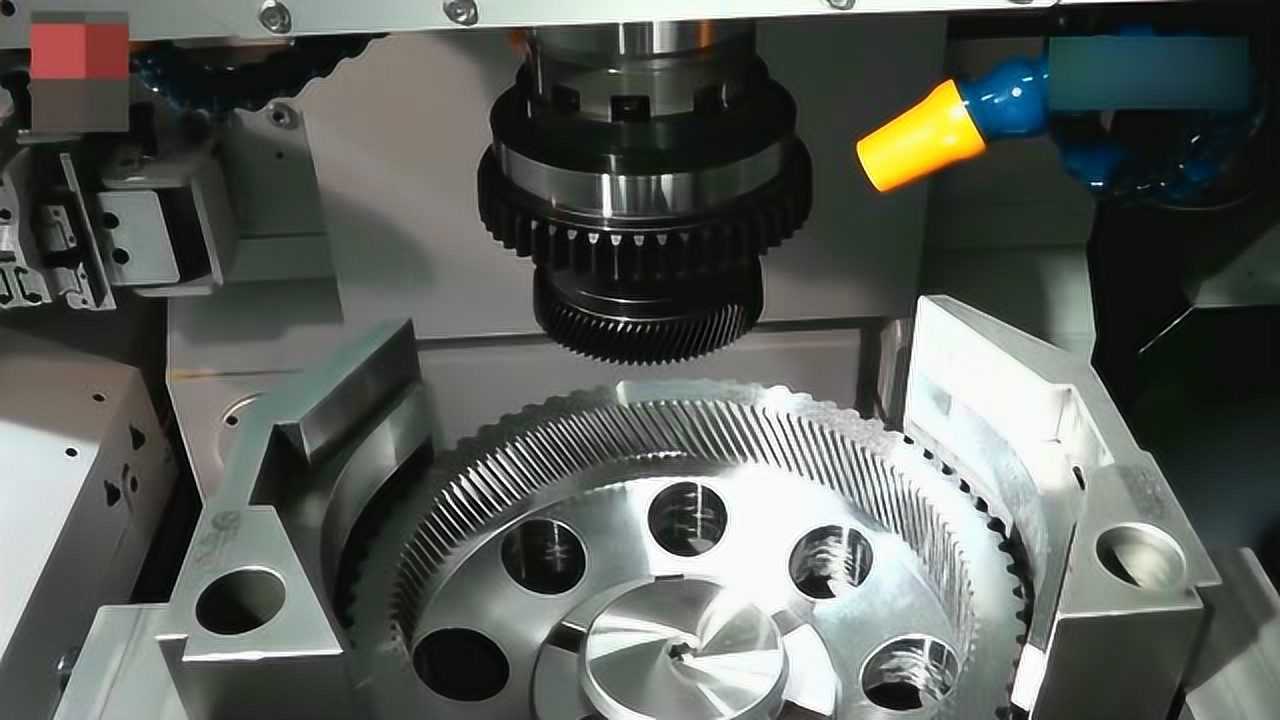

接下来就是重头戏滚齿或者插齿。滚齿适合加工外齿轮，效率高；插齿适合内齿轮或者靠近台阶的齿轮。机器一开，滚刀转起来，毛坯慢慢进给，齿槽就一个一个被切出来了。说实话第一次看的时候觉得挺解压的，但师傅说这活儿一点不能走神，进给量大了刀具磨损快，进给量小了效率上不去。齿轮工厂里老师傅的价值，很多时候就体现在这些参数怎么调上。
滚完齿还不是成品，还要看精度要求。普通精度的齿轮到这就差不多了，但如果是精密传动用的定制齿轮，还得上磨齿机。磨齿是把齿面再精加工一遍，把热处理产生的变形修掉，精度能提到6级甚至更高。这一步慢，成本也高，但很多设备就是卡在这个精度上，不磨不行。
齿形加工完之后，大部分齿轮要进热处理炉。常见的有调质、渗碳淬火、高频淬火。师傅跟我说，同样一个齿轮，热处理做得好不好，寿命能差好几倍。渗碳淬火的齿轮表面硬、芯部韧，适合承受冲击载荷；调质处理的综合力学性能好，适合一般传动。
热处理完之后很多齿轮会变形，所以高精度的还得再磨一次齿，有的还要磨内孔和端面。我在车间里看到一批定制齿轮，热处理前量着好好的，出炉之后齿向偏了几丝，师傅说这很正常，不磨的话装上去噪音大、磨损快。所以你看，一个齿轮从毛坯到成品，中间要经过好几道来回，不是一锤子买卖。
最后就是检验。正规的齿轮工厂会用齿轮测量仪打齿形、齿向、齿距误差，有的还会做综合啮合检查。我亲眼看到质检员把一个齿轮放到测量仪上，屏幕上跳出一堆数据，她说超差0.01毫米都得挑出来返工。定制齿轮本来量就不大，要是再出几个次品，交期就耽误了。
检验合格的齿轮会涂防锈油，然后用气泡膜或者木箱包好。师傅说有些客户收到货直接上机装，所以防锈和防磕碰很重要，齿面磕一下就是个隐患。到这里，整个定制齿轮加工流程就算走完了。
跑完这几家齿轮工厂我最大的感受就是，定制齿轮这事真不能只比价格。材料、热处理、精度、检验，每一项都影响最后用起来行不行。如果你也要找工厂做定制齿轮，建议至少去现场看一次，看看设备、看看师傅干活的状态，比光看报价单靠谱多了。
