立创EDA

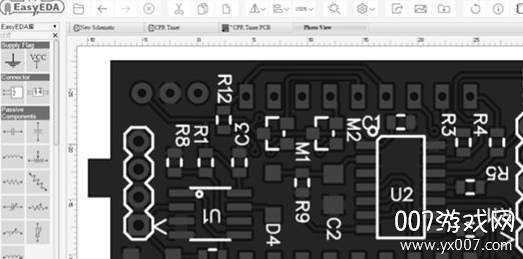

立创EDA是一款面向电子工程师、硬件开发者与电子爱好者的专业级电路设计软件，由深圳嘉立创科技发展有限公司自主研发。它将原理图绘制、PCB布局布线、元器件选型、仿真验证与生产制造无缝衔接，为用户提供从创意到实物的完整电子设计链路。无论你是刚接触电路设计的学生，还是需要快速打样量产的资深工程师，立创EDA都能以云端协同、海量元件库和本土化供应链支持，大幅缩短开发周期。软件同时提供网页在线版、电脑客户端与手机移动端，跨设备同步设计进度，真正实现随时随地开启硬件创作。

核心特色

云端协同与跨平台同步:

立创EDA基于云端架构打造，用户只需一个账号即可在网页端、Windows客户端、手机App之间无缝切换。设计文件实时保存至云端服务器，团队多人可同时在线编辑同一项目，版本历史自动记录，彻底告别U盘拷贝与文件版本混乱的烦恼。对于需要远程协作的硬件团队而言，这一特性极大提升了沟通效率与设计一致性。

海量元器件库与一键下单:

软件内置超过百万种元器件符号与封装库，并与立创商城实时联动。用户绘制原理图时可直接查看元器件的库存、价格与规格书，完成设计后一键生成BOM清单并下单采购，甚至可以直接将PCB文件推送至嘉立创进行打样制造。这种从设计到生产的一站式闭环，让硬件开发不再受限于供应链信息差，尤其适合中小型团队与个人创客。

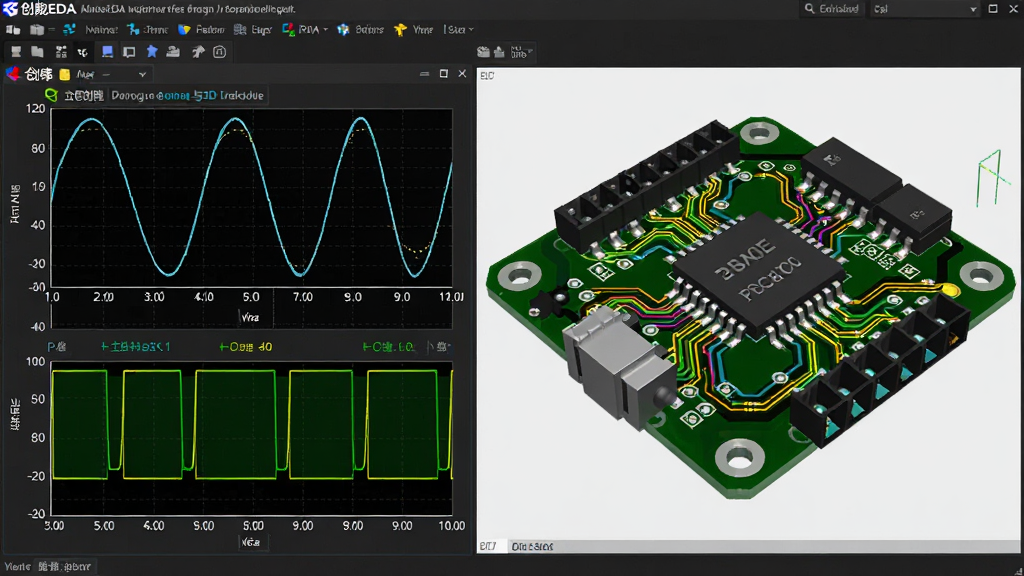

专业仿真与3D预览:

立创EDA专业版集成了SPICE仿真引擎，支持模拟电路与数字电路的混合仿真，用户可在绘制原理图后直接运行仿真，观察电压、电流波形，验证电路功能是否达到预期。同时软件支持3D模型导入与PCB三维预览，可直观检查元件布局、外壳干涉与装配效果，降低实物打样后的返工风险。

开源广场与社区生态:

立创EDA开源广场汇聚了全球用户分享的电路设计方案、PCB工程与模块代码，涵盖电源、单片机、传感器、物联网设备等丰富品类。用户可自由下载、修改和复用他人作品，也可将自己的设计开源发布，形成知识共享与技术交流的良性循环。对于初学者而言，参考成熟开源项目是快速提升设计能力的捷径。

实用小贴士

对于初次接触立创EDA的用户，建议先从网页版入手，无需安装即可体验完整功能。若需长期使用，再下载PC客户端获得更流畅的操作体验。
电脑端安装时，请右键以管理员身份运行安装程序，避免权限不足导致元件库写入失败。
高危避坑：安装路径中严禁包含中文字符或空格，否则软件可能无法正常启动或加载库文件。
移动端用户请前往官方应用商店或立创EDA官网下载apk，安装前需在手机设置中开启"允许安装未知来源应用"权限。
若遇到软件闪退，可尝试删除配置文件目录（通常位于C:\Users\用户名\.leda）后重新登录。
优化技巧：在"设置→系统"中调整撤销步数为50步以上，可有效防止误操作导致的设计丢失。
对于需要离线使用的场景，可在客户端中开启"离线模式"，提前下载常用元件库至本地。
当提示缺少.NET Framework或VC++组件时，请前往微软官网下载对应版本安装，或在本站搜索"运行库合集"获取一键安装包。
温馨提示：定期清理云端回收站，避免存储空间被无用工程占满。
若PCB文件打开后显示异常，可尝试在"文件→导入"中选择"重建索引"修复数据。
移动端与电脑端同时登录时，建议避免同时编辑同一文件，以免版本冲突。
高级技巧：使用快捷键"Ctrl+Shift+S"可快速另存为副本，方便进行设计版本管理。

热门同款软件

立创EDA手机版好用吗

立创EDA手机版主要定位为辅助查看与轻量编辑工具。它支持登录账号同步云端工程，可随时打开原理图和PCB进行浏览、标注和简单修改，适合工程师在车间、展会或出差途中快速查阅设计文件。但受限于手机屏幕尺寸与触控操作，复杂布线和多层板编辑体验不如电脑端。总体而言，手机版作为移动 companion 是合格的，但不能完全替代PC端进行完整设计。

立创EDA专业版仿真功能在哪里

在立创EDA专业版客户端中，仿真功能位于顶部菜单栏的"仿真"选项卡下。用户需先绘制好原理图并放置仿真激励源（如电压源、信号发生器），然后点击"仿真"→"新建仿真"，设置分析类型（直流工作点、瞬态、交流扫描等），即可运行并查看波形。若菜单中未显示仿真选项，请确认软件已更新至专业版最新版本，标准版可能不包含完整仿真模块。

立创EDA如何导入3D模型

在PCB编辑界面中，点击菜单"工具"→"3D模型管理"，选择需要关联3D模型的元件封装，点击"导入"按钮，支持STEP、IGES等常见格式。导入后可在3D预览视图中查看元件立体效果，检查与外壳的干涉情况。建议从元件厂商官网或立创商城下载对应型号的官方3D模型，以确保尺寸精度。
