刚接触玩工控的朋友，十个里有八个上来就问plc编程难不难。说实话，我当初也是从电工转过来的，第一次看到梯形图那会儿，脑子里全是问号。后来自己买了个二手PLC，接按钮、接指示灯，一遍遍试错，才慢慢摸出门道。今天就把我这些年踩过的坑、攒下的实战经验，挑最干的货分享出来，给准备入门或者刚入门的兄弟省点时间。
很多人学PLC上来就啃指令表，结果连输入输出都分不清。我的建议是，先拿一个最便宜的小型PLC，比如三菱FX系列或者西门子S7-200 SMART，配几个按钮、几个指示灯，把线接一遍。输入端接按钮，输出端接灯，电源别接错，特别是DC24V和AC220V要分清楚，接错一次就可能烧端口。我第一次接的时候就把输入公共端接成了正极，结果按钮按下去灯不亮，查了半天才反应过来，玩工控这行，动手比看书强十倍。接完线，用手按按钮，看PLC上的输入指示灯亮不亮，这一步能过，再往下学编程心里就有底了。

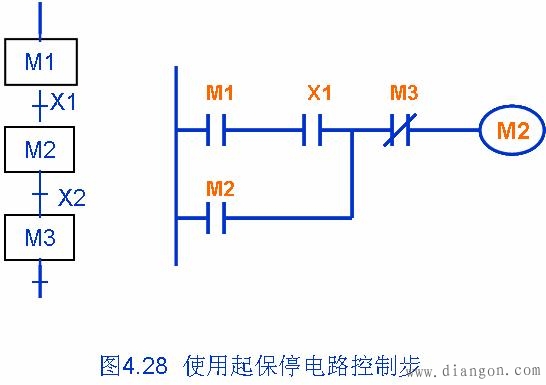

梯形图是PLC编程最直观的方式，别一上来就搞什么步进指令、模拟量，先把起保停电路吃透。什么叫起保停？就是按一下启动按钮，输出保持；按一下停止按钮，输出断开。这个逻辑在梯形图里就是常开触点并联输出线圈，再串一个常闭触点。你把这个逻辑写进去，下载到PLC，接上按钮和灯，实际跑一遍，看灯是不是按你的想法亮灭。我当初在这卡了两天，原因是把停止按钮接成了常开，程序里用常闭，结果按钮不按灯就亮，按下去反而灭。这种错误书上不会写，只有自己接一次线、下一次程序才能记住。玩工控的实战技巧，很多都是这样试出来的。等起保停玩熟了，再试定时器、计数器，一步一步来，别贪多。

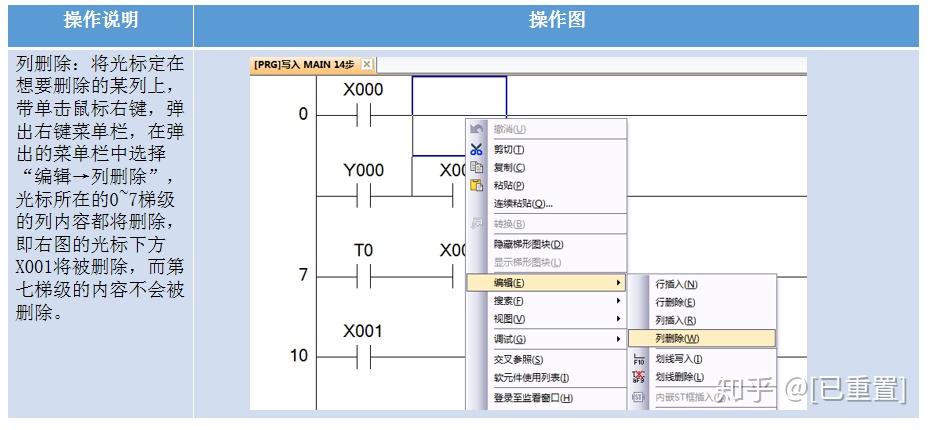

编程软件五花八门，三菱的GX Works、西门子的STEP 7-Micro/WIN、欧姆龙的CX-Programmer，每个界面都不一样。新手最容易犯的错是选错PLC型号，软件里选的型号和实际硬件不一致，程序根本下载不进去。还有通讯线，现在很多用USB转串口线，驱动装不好，电脑识别不到COM口，折腾半天。我的经验是，装好软件先看设备管理器里有没有串口号，没有就重新装驱动，别嫌麻烦。下载程序之前，一定要点一下“编译”或者“检查”，看有没有语法错误，梯形图里双线圈输出、地址重复这些低级错误，软件会提醒你。第一次下载成功，PLC上的RUN灯亮起来，那种成就感，比什么都强。

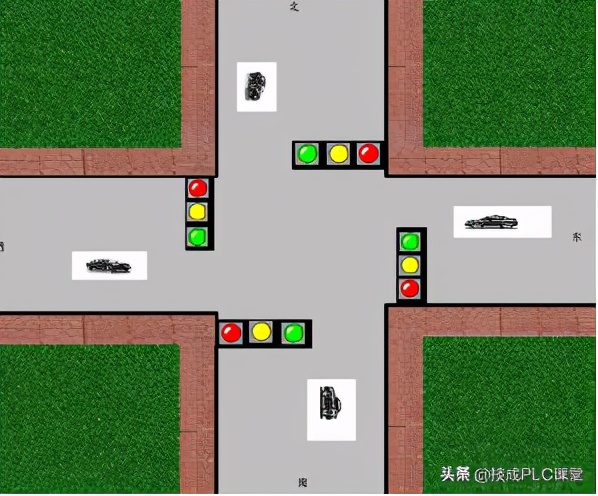

理论看多了容易忘，最好的办法是找实际案例练。比如交通灯控制、传送带正反转、小车自动往返，这些都是经典的玩工控入门案例，网上能搜到梯形图，但别直接抄，自己先想逻辑，画+出来，再对照别人的程序改。我当初练交通灯，自己写的程序灯闪得乱七八糟，后来发现是定时器时间设错了，把1秒设成了0.1秒。改完再跑，那叫一个顺畅。练完这些，可以试着改改程序里的时间参数、顺序，看输出怎么变，慢慢就有感觉了。等你把几个小案例跑通，再回头看那些复杂的程序，心里就不慌了。
最后说一句，玩工控学PLC，别指望三天成高手，但只要你肯动手接线、敢下载程序、愿意一遍遍调试，入门真没那么难。把上面这些实战技巧用起来，少走点我当年走过的弯路，剩下的就是时间和耐心的事了。
