CAD编辑看图师必备高效技巧

干CAD编辑看图师这行也有些年头了，从一开始打开图纸就卡半天，到现在同时开七八张图也不慌，中间踩过的坑真不少。今天不聊虚的，就说说日常改图看图过程中那些能实实在在省时间的操作。不管你是刚入行的CAD编辑看图师，还是干了几年想再提提效率的老手，下面这些技巧都能直接拿去用。

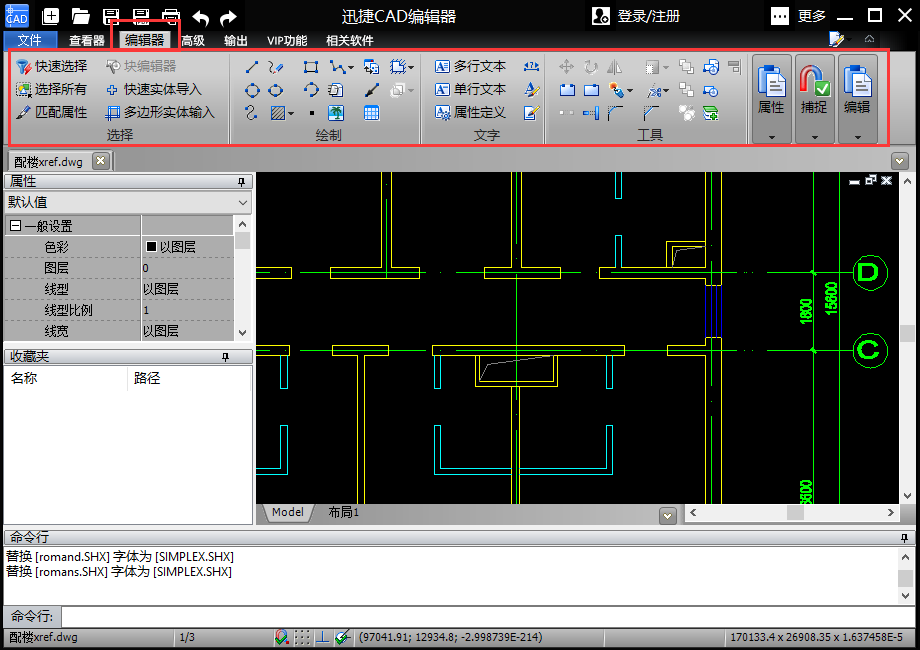

快捷键别死记，按自己习惯改才是正道

很多人一上来就背什么L是直线、C是圆，背了一堆结果画+图时还是点图标。其实CAD编辑看图师最该做的一件事，是把常用命令改成左手能单手按到的键。比如我把复制改成了CC，移动改成了VV，偏移改成了FF，全是左手区域，右手鼠标根本不用离开绘图区。改完头两天可能不习惯，第三天开始速度直接上一个台阶。还有个小细节，临时捕捉开关我设成了F1旁边那个键，画图时随手一按就能切，比去下面找图标快多了。别小看这几秒，一天下来能多改好几张图。

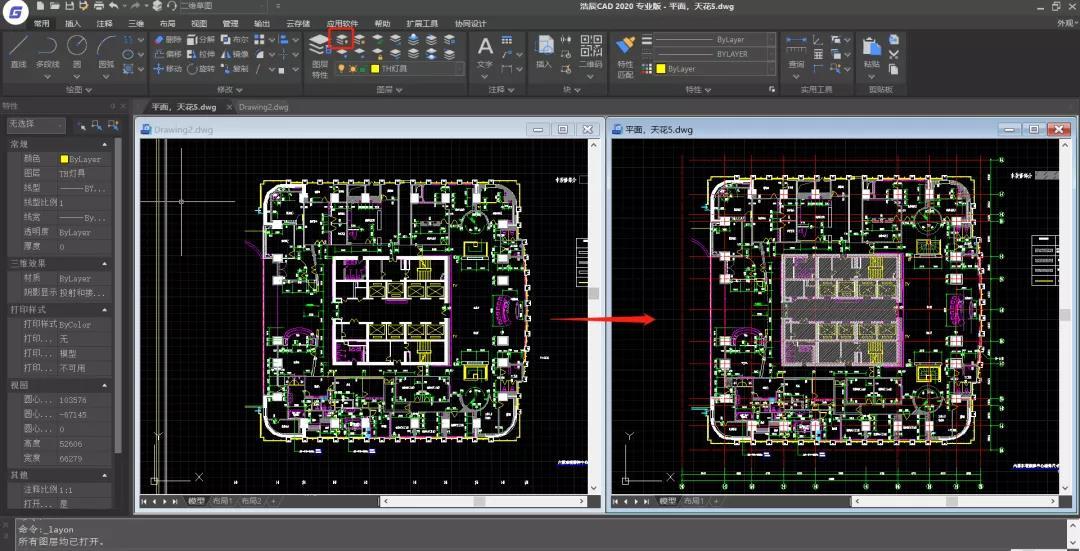

图层管理乱，后面全是坑

我见过太多CAD编辑看图师拿到别人的图，打开一看图层几十个，名字全是0、1、2、图层1、图层2，找个标注线得翻半天。自己画图的时候一定要养成习惯，建图层就按用途来，墙体、门窗、标注、文字、填充各一个，颜色线型提前设好。改图的时候直接关掉不需要的图层，屏幕上清清爽爽，眼睛不累，操作也不容易点错。另外有个小技巧，用LAYISO命令可以只显示选中对象所在的图层，其他全关掉，改完再LAYUNISO恢复，特别适合在密密麻麻的图纸里改某一处细节。

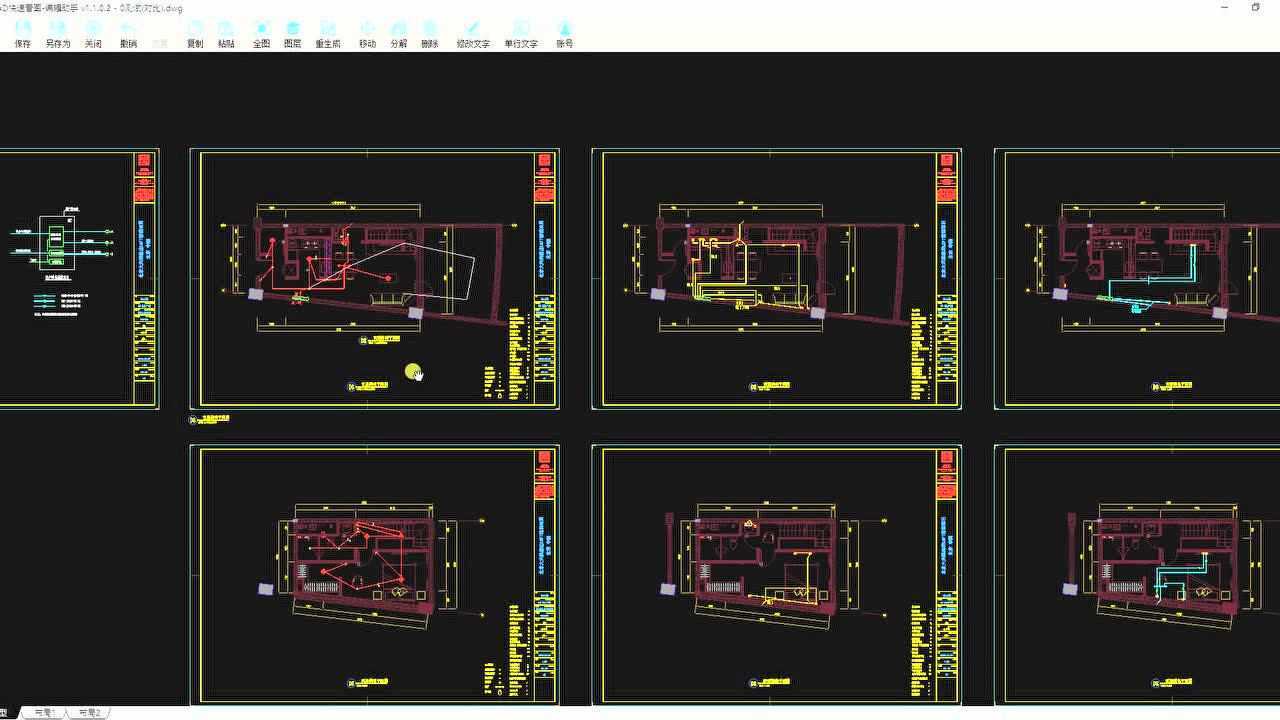

批量改文字和块，别一个个点

CAD编辑看图师最烦的活之一就是改文字，几十个标注要统一改内容或者改字高。这时候千万别一个个双击去改，用FIND命令可以批量查找替换文字，跟Word里的查找替换一个道理。如果是改块里的文字，双击块进入块编辑器，改一次所有同名块全跟着变。还有快速选择QSELECT，按图层、颜色、线型筛选对象，比如选中所有标注图层里的文字，一次性改字高，几秒钟搞定。我之前不知道这个的时候，一张总图改了快一个小时，后来用QSELECT两分钟完事，当时真想抽自己。

看图也有讲究，别傻乎乎地缩放

很多新手CAD编辑看图师看图纸就是滚轮一顿缩放，放大看细节，缩小看全局，来回折腾。其实用Z空格A空格，直接全图显示，再配合鼠标中键双击，快速回到全图。要看局部就框选那块区域，Z空格W空格，框哪看哪。还有个习惯，看图纸先看图层列表和图纸属性，心里有个大概框架再去看具体内容，比上来就瞎翻快得多。另外PDF转CAD或者图片转CAD之后，线条经常是断的或者重叠的，用OVERKILL命令清理一下重复线，图纸立马清爽，后续编辑也顺溜。

说到底，CAD编辑看图师这活干得快不快，三分靠软件熟练度，七分靠习惯。上面这些技巧看着不起眼，但真用起来，每天省个把小时不是问题。你要是也有自己的小妙招，欢迎一起交流，毕竟这行学无止境，谁也不敢说自己啥都懂。
